１　整流回路

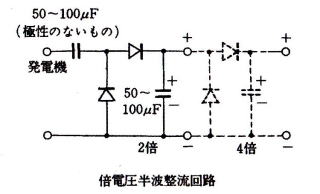

　（１）　半波整流回路
　　　　　
極性のないコンデンサーはなくてもよい。

　５０〜１００μFは電解コンデンサー
　耐圧は５０V以上

　ダイオードは、ハブダイナモの場合、
　　耐圧　５０V
　　電流容量　１A　程度

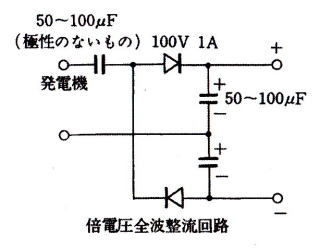

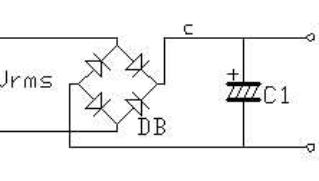

　（２）　全波整流回路
　　　　







Ｃ１は電解コンデンサー






極性のないコンデンサーはなくてもよい

５０〜１００μFは電解コンデンサー
　耐圧は５０V以上

１００Ｖ　１Ａ　はダイオードの規格
ハブダイナモなら、５０Ｖ程度でよい

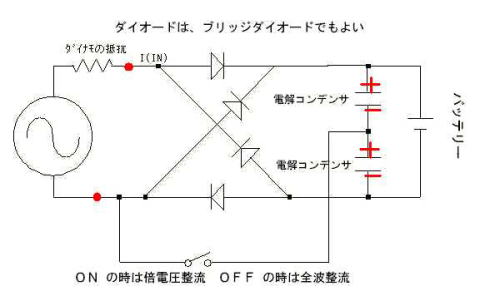

　　　　　次の回路は、全波整流と全波倍電圧整流を切り替えて使用できるもの
　　　　　　　　　


















　（３）　三相交流の整流



Ｕ　Ｖ　Ｗ　に発電機を接続する

＋　−　をバッテリーに接続する
