ドラム缶炭窯の製作

＊ドラム缶の加工や窯の作り方、焚き口の作り方などは、「杜の哲人」管理人大賀哲哉氏のＨＰを参考にさせていただきました。

＊ドラム缶全体を土で覆う必要があるので、平坦なところでは大変です。そこで、私は、５０Ｃｍほど段差があるところを選んで、低い方に焚き口を作り、高い方を掘り下げて、ドラム缶の３分の２ぐらいを埋め込みました。こうしておくと、蓋をしたあと土を被せるのも非常に楽です。

＊ドラム缶の前面から出し入れするタイプだと、毎回焚き口を取り壊さなくてはならないので、上から材料の出し入れをするタイプにしました。これだと、焚き口を一度作っておけばよいので、手間が省けます。

＊１２年１２月に作った１号窯は、薄い鉄板のドラム缶でしたが、２０回ほど焼いたら変形して、一部は穴があきだしたので、１４年４月、厚めの鉄板のドラム缶で作り直しました。これも、１０回ほど焼いたら大きく変形して使いにくくなりましたので、ステンレスのドラム缶を使うことにしました。
　今までは、ドラム缶を直接土に埋めて焼いておりましたが、窯の内部の温度は７００℃から７５０℃が限界でした。メールで知り合った福岡県の田中さん（重ちゃん）からヒントを頂いて、断熱材を使ってもう少し高温で焼ける窯に挑戦してみました。
　断熱材としては、田中さんのお薦めは「ケイカルエース」という商品名の材料だったのですが、入手できなくて、高温用耐火断熱繊維「エスファイバーＳＣ」という材料を使いました。５０ｍｍ厚のグラスウールのような材料でして、埋め込むと押しつぶされて薄くなってしまいますので、断熱効果はそれほど期待できないかもしれませんが、とりあえず作ってみました。


ドラム缶の加工　上に出し入れをする口　４５Ｃｍ×２５Ｃｍ	前面上部に火口　１２Ｃｍ×２２Ｃｍ

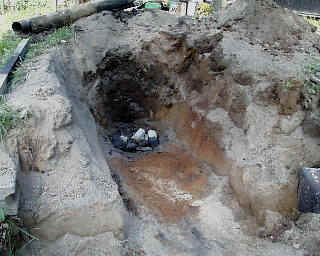

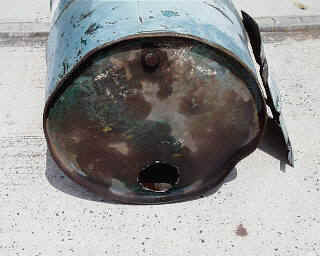

下側に煙突穴を開ける	５０Ｃｍ程の段差のある所に穴を掘る

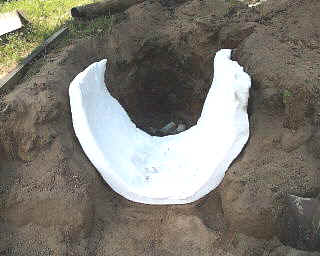

下に断熱材を置く	ドラム缶を置いて、煙突を取り付ける

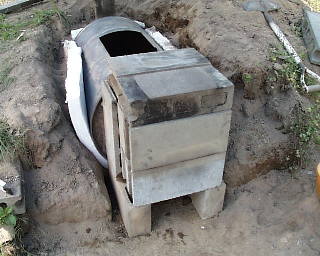

低い側にブロックで焚口を作る	ドラム缶の焚口の前には空間が出来ている

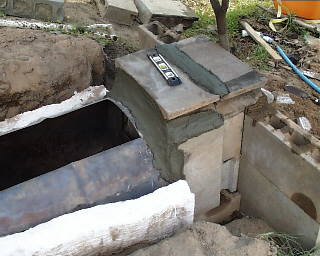

隙間が出来ないように注意して積む	手前に土止め用のブロックを積む

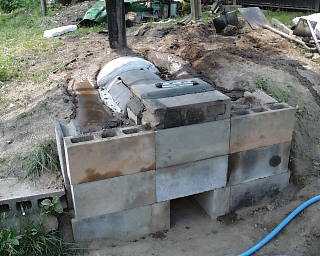

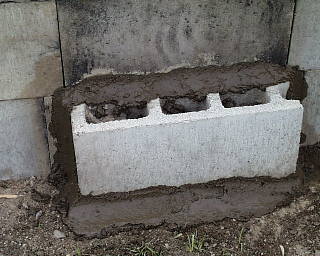

隙間が出来ないようにセメントで補強する	断熱材の周りに土を詰めて完成

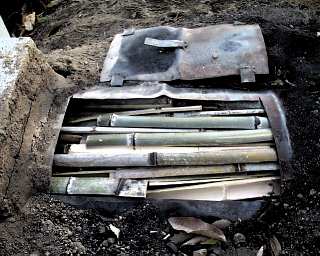

孟宗竹を隙間ができないように詰め込む	クヌギをぎっしり詰めたところ

炭材を詰めた後、断熱材で覆い、その上をス　テンレス板で覆って土を載せる	パソコンのポンコツのファンモーターで作った　　送風機で風を送る。

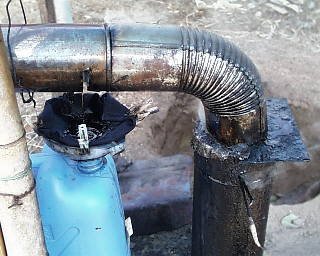

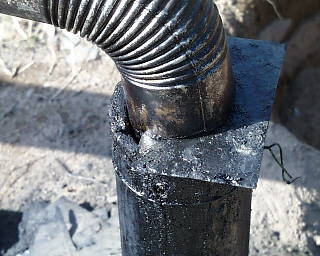

煙突出口の温度測定　現在は、デジタル温度計を使用	竹酢液採取用の煙突を取り付ける　煙突の開口面積は、鉄板で調整する

竹酢液の採集。５ｍのステンレス煙突を、　　　１５°程度の傾斜で取り付ける。	自燃に入ったら、様子を見ながら取り入れる　　空気の量を調整する。

自燃が始まって、焼成中の全景	焼き上がったら、空気口を密閉し、煙突はア　　ルミ箔で密封する。

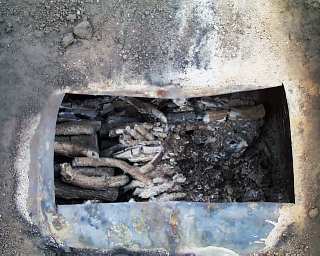

孟宗竹を焼いたもの。焚口付近は灰	クヌギを焼いたもの。焚口付近は灰

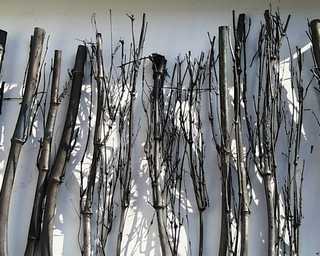

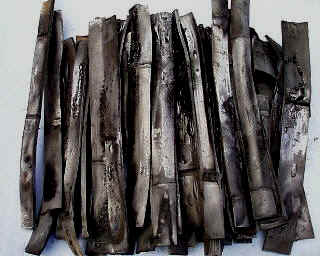

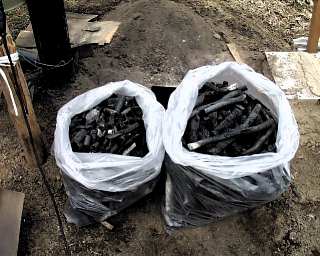

クヌギの小枝を焼いたもの　１５Ｋｇ程度	破竹の細いものを丸のまま焼いたもの

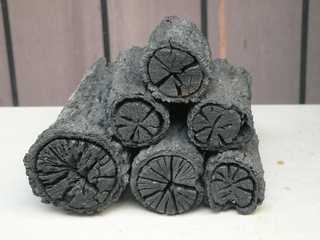

孟宗竹を割って焼いたもの	クヌギをお茶炭用に焼いたもの
